Calcolo dell' impedenza

Il vettore che rappresenta l' impedenza ha una posizione fissa (quindi il suo numero complesso non varia nel tempo) e si indica con la lettera z. La componente resistiva è rappresentata dalla parte reale, sempre maggiore do 0; la componente reattiva (induttiva o capacitiva) è rappresentata dalla parte immaginaria.
Mentre l' impedenza resistiva dipende semplicemente dalle caratteristiche del conduttore, quella reattiva dipende anche dalla frequenza della tensione.

L' impedenza di un condensatore, detta anche capacitiva, dipende dalla capacità del condensatore (C) e dalla frequenza dell' alimentazione. La parte immaginaria che la rappresenta ha segno negativo.

L' impedenza induttiva dipende dall' induttanza dell' avvolgimento (L) e dalla frequenza. È rappresentata dalla parte immaginaria con segno positivo.

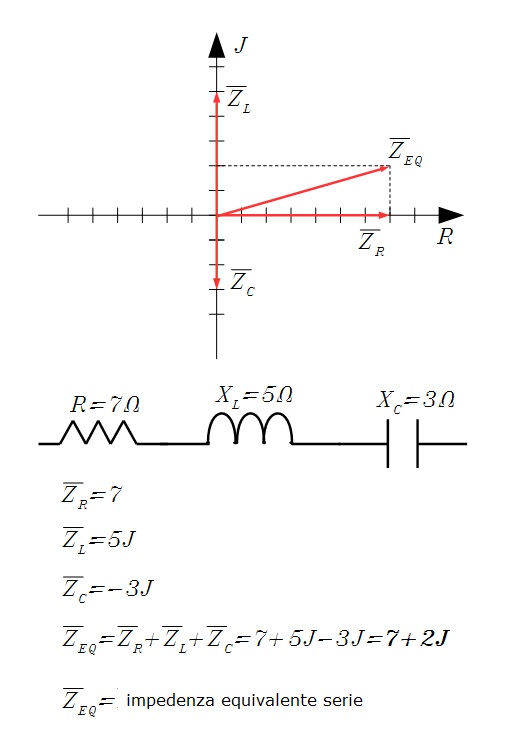

L' esempio a destra rappresenta tre impedenze collegate in serie.
